電気柵関連の電子工作
通電モニター

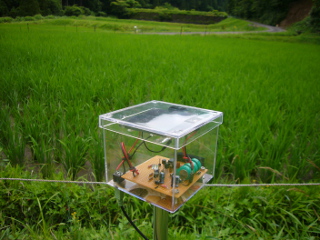

電気柵を設置した直後には通電の確認を行いますが、イノシシ等の侵入により電気柵が破損したりします。このため、定期的に電気柵が正常に通電されている かどうかを見回る必要があります。ところが、電気柵は道路から離れたところに設置されていたりして、見回りをするだけで数時間かかったりします。そこで、 通電されていればLEDが点滅するような装置を作ってみました。
概略
電気柵のワイヤーから分圧してFETを動作させ、これをタイマーIC ５５５ で、ワンショットパルスを作ります。次にこの信号でコンデンサーの充電し た電気をLEDに流し、フラッシュのようにLEDを点滅させます。
主要部品

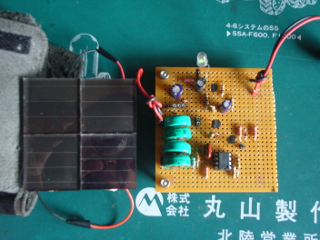

主要部品はタイマICの５５５と、トランジスタ、LED。

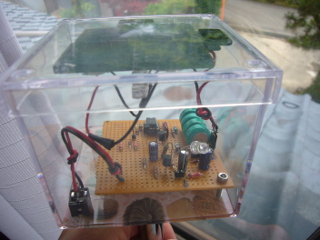

電源は太陽電池と充電池を使って、電池交換不要としています。これは１００円均一のガーデンライトを分解して使用しました。LEDも１００円ショップの LEDライトを使用。ケースも同じく１００円ショップ。
回路図
電気柵電圧チェッカー

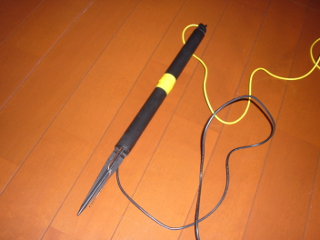

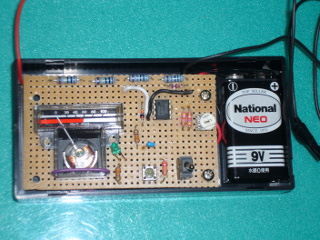

電気柵の通電チェックとして、ネオン球での確認方法がありますが、電圧まではわかりません。電圧をチェックするため、抵抗で分圧した後OPアンプでサンプルホールドし、電圧計で表示させる回路を作ってみました。
回路図
